تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Ecolite
إصدار الشهادات: UN38.3 MSDS CE
رقم الموديل: ايكو48200
شروط الدفع والشحن
الحد الأدنى لكمية: 1000 قطعة
الأسعار: Inquiry
تفاصيل التغليف: حاوية البليت الكرتون
وقت التسليم: 5-8 أيام عمل
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 5000 وحدة / شهر
جهد الإدخال: |
12 فولت/24 فولت/48 فولت تيار مستمر |
طلب: |
الأجهزة المنزلية، في الهواء الطلق |
واجهة الاتصالات: |
RS485/RS232/CAN |
الحد الأقصى للكفاءة: |
97.6٪ |
نطاق درجة حرارة التشغيل (°C): |
-40 إلى +60 درجة مئوية،> 45 درجة مئوية تخفيض السرعة |
الارتفاع المسموح به: |
3000 م |
الوزن (كجم): |
52 |
كفاءة التحويل: |
> 90% |
جهد الإدخال: |
12 فولت/24 فولت/48 فولت تيار مستمر |
طلب: |
الأجهزة المنزلية، في الهواء الطلق |
واجهة الاتصالات: |
RS485/RS232/CAN |
الحد الأقصى للكفاءة: |
97.6٪ |
نطاق درجة حرارة التشغيل (°C): |
-40 إلى +60 درجة مئوية،> 45 درجة مئوية تخفيض السرعة |
الارتفاع المسموح به: |
3000 م |
الوزن (كجم): |
52 |
كفاءة التحويل: |
> 90% |
نظرة عامة على المنتج

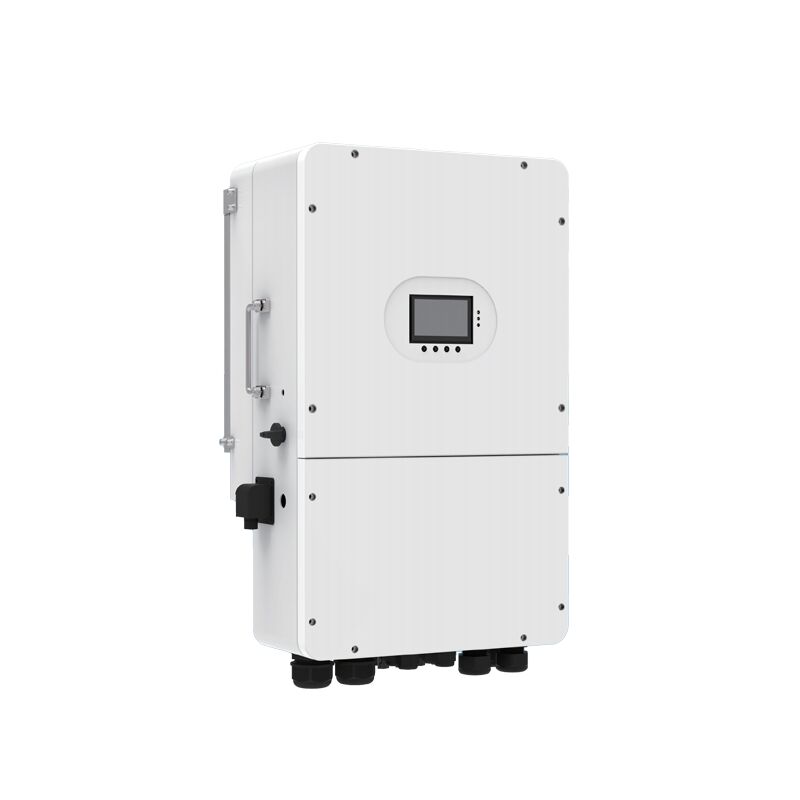

يقدم العاكس الهجين Ecolite 48V 20KW خرجًا ثلاثي الطور بموجة جيبية نقية لأنظمة تخزين الطاقة السكنية والتجارية. مع تيار شحن وتفريغ أقصى يبلغ 350 أمبير، يدعم هذا العاكس ما يصل إلى 6 وحدات بالتوازي لتوسيع نطاق الطاقة. يعمل التصميم المعزول بالمحول بأمان مع بطاريات الجهد المنخفض 48 فولت بما في ذلك أنواع الرصاص الحمضية والليثيوم أيون.
إدارة الطاقة الشمسية الذكية
يقبل مدخلان مستقلان للطاقة الشمسية ما يصل إلى 1000 فولت و 30 كيلو واط من إجمالي طاقة الشمس. يتراوح نطاق جهد MPPT من 150 فولت إلى 800 فولت بكفاءة تتبع تزيد عن 99٪. تدعم كل مرحلة 50٪ من الطاقة المقدرة في ظل ظروف الخرج غير المتوازنة، مما يجعل النظام مرنًا لتوزيع الأحمال في العالم الحقيقي.
ميزات الحماية المتقدمة
يمنع قاطع دائرة خطأ القوس (AFCI) المدمج مخاطر الحريق من أخطاء القوس في الطاقة الشمسية. يشمل العاكس حماية عكس قطبية التيار المستمر، وحماية التيار الزائد والجهد الزائد لخرج التيار المتردد، وحماية الدائرة القصيرة، والإدارة الحرارية، ومراقبة خطأ الأرض. تلبي حماية الاندفاع معايير النوع الثاني على جانبي التيار المستمر والمتردد. يسمح الغلاف المصنف IP65 بالتركيب الخارجي في ظروف الغبار ورذاذ الماء.
دعم المولد والحمل الثانوي
يقبل هذا العاكس مدخل مولد الديزل لتخزين الطاقة، وهو مثالي للمواقع خارج الشبكة. يتيح خرج الحمل الثانوي التحكم المستقل في تدفق الطاقة، مما يسمح لك بإعطاء الأولوية للأحمال الحرجة مع إدارة استخدام الطاقة غير الضرورية. يتم دعم مدخلات الميكرو إنفرتر أيضًا.
التطبيقات
عاكس Ecolite 48V 20KW مناسب للمنازل خارج الشبكة، والمقصورات النائية، والعمليات الزراعية، والمباني التجارية الصغيرة، وأنظمة الطاقة الاحتياطية. يعمل مع بنوك البطاريات، ومصفوفات الطاقة الشمسية، ومولدات الديزل، والإعدادات المتصلة بالشبكة حيث تكون الطاقة ثلاثية الطور مطلوبة.
الأداء في الظروف القاسية
يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +60 درجة مئوية مع انخفاض القدرة فوق 45 درجة مئوية. الرطوبة المسموح بها هي 0 إلى 100 والارتفاع الأقصى هو 3000 متر. يحافظ التبريد الهوائي الذكي على أداء مستقر مع الحفاظ على الضوضاء أقل من 60 ديسيبل. مع كفاءة قصوى تبلغ 97.6٪ وتشوه توافقي كلي أقل من 3٪، يوفر هذا العاكس طاقة نظيفة وموثوقة للإلكترونيات الحساسة.
الاتصال والمراقبة
تشمل واجهات الاتصال RS485 و RS232 و CAN. تغطي خيارات المراقبة عن بعد GPRS و WIFI و Bluetooth و 4G و LAN. يتوافق العاكس مع معايير الشبكة الدولية بما في ذلك IEC 61727 و IEC 62116 و G99 و VDE-AR-N 4105. تلبي شهادات السلامة والتوافق الكهرومغناطيسي IEC / EN 62109-1 / 2.
| البطارية مدخل نطاق درجة حرارة التشغيل (درجة مئوية) | ECO48140 | ECO48160 | ECO48180 | ECO48200 | |
| نوع البطارية | رصاص حمضي أو ليثيوم أيون | ||||
| نطاق جهد البطارية (فولت) | 40-60 | ||||
| الحد الأقصى لتيار الشحن (أمبير) | 280 | 300 | 330 | 350 | |
| الحد الأقصى لتيار التفريغ (أمبير) | 280 | 300 | 330 | 350 | |
| استراتيجية الشحن لبطارية الليثيوم أيون | التكيف الذاتي مع نظام إدارة البطارية (BMS) | ||||
| عدد مدخلات البطارية | 1 | ||||
| الطاقة الشمسية سلسلة مدخل نطاق درجة حرارة التشغيل (درجة مئوية) | |||||
| الحد الأقصى لطاقة مدخل الطاقة الشمسية (واط) | 21000 | 24000 | 27000 | 30000 | |
| الحد الأقصى لجهد مدخل الطاقة الشمسية (فولت) | 1000 | ||||
| جهد بدء التشغيل (فولت) | 120 | ||||
| نطاق جهد MPPT (فولت) | 150-800 | ||||
| جهد مدخل الطاقة الشمسية المقدر (فولت) | 600 | ||||
| الحد الأقصى لتيار مدخل الطاقة الشمسية التشغيلي (أمبير) | 36+36 | ||||
| الحد الأقصى لتيار مدخل الطاقة الشمسية قصير الدائرة (أمبير) | 60+60 | ||||
| عدد متتبعات MPPT / عدد سلاسل متتبع MPPT | 2+2 | ||||
| تيار متردد مدخل / مخرج نطاق درجة حرارة التشغيل (درجة مئوية) | |||||
| الطاقة النشطة المقدرة لمدخل / مخرج التيار المتردد (واط) | 14000 | 16000 | 18000 | 20000 | |
| الحد الأقصى للطاقة الظاهرية لمدخل / مخرج التيار المتردد (فولت أمبير) | 15400 | 17600 | 19800 | 22000 | |
| التيار المقدر لمدخل / مخرج التيار المتردد (أمبير) | 20.2/22.3 | 24.3/23.2 | 27.3/26.1 | 30.4/29 | |
| الحد الأقصى للتيار لمدخل / مخرج التيار المتردد (أمبير) | 20.2/22.3 | 24.3/23.2 | 27.3/26.1 | 30.4/29 | |
| الحد الأقصى للمرور المستمر للتيار المتردد (من الشبكة إلى الحمل) (أمبير) | 70 | ||||
| الذروة القصوى للطاقة (خارج الشبكة) (واط) | ضعف الطاقة المقدرة، 10 ثوانٍ | ||||
| نطاق تعديل معامل القدرة | 0.8 رائد إلى 0.8 متأخر | ||||
| الجهد المقدر لمدخل / مخرج / النطاق (فولت) | 220/380 فولت، 230/400 فولت 0.85Un -1.1Un | ||||
| التردد المقدر للشبكة لمدخل / مخرج / النطاق (هرتز) | 50 هرتز (45-55) 60 هرتز (55-65) | ||||
| شكل اتصال الشبكة | 3L+N+PE | ||||
| إجمالي تشويه تيار التوافقيات THDi | <3% (من الطاقة الاسمية) | ||||
| تيار حقن التيار المستمر | <0.5%In | ||||
| الكفاءة | |||||
| الكفاءة القصوى | 97.6% | ||||
| الكفاءة الأوروبية | 97.0% | ||||
| كفاءة MPPT | >99% | ||||
| حماية المعدات | |||||
| حماية متكاملة من عكس قطبية التيار المستمر، حماية من التيار الزائد لخرج التيار المتردد | حماية من الجهد الزائد لخرج التيار المتردد، حماية من الدائرة القصيرة لخرج التيار المتردد، حماية حرارية مراقبة مقاومة عزل طرف التيار المستمر، مراقبة مكون التيار المستمر، تيار خطأ الأرض مستوى حماية الاندفاع |
||||
| النوع الثاني (تيار مستمر)، النوع الثاني (تيار متردد) | واجهة | ||||
| واجهة الاتصال | |||||
| RS485/RS232/CAN | وضع المراقبة | ||||
| GPRS/WIFI/Bluetooth /4G/LAN (اختياري) | عام | ||||
| بيانات نطاق درجة حرارة التشغيل (درجة مئوية) | |||||
| -40 إلى +60 درجة مئوية، انخفاض القدرة فوق 45 درجة مئوية | الرطوبة المحيطة المسموح بها | ||||
| 0-100% | الارتفاع المسموح به | ||||
| 3000 متر | الضوضاء (ديسيبل) | ||||
| <60 | تصنيف حماية الدخول (IP) | ||||
| IP65 | طوبولوجيا العاكس | ||||
| غير معزول | فئة الجهد الزائد | ||||
| OVCII (تيار مستمر)، OVCII (تيار متردد) | حجم الخزانة (عرض × ارتفاع × عمق مم) | ||||
| أ × ب × ج (باستثناء الموصلات والأقواس) | الوزن (كجم) | ||||
| 52 | نوع التبريد | ||||
| تبريد هوائي ذكي | الضمان | ||||
| 5 سنوات / 10 سنوات | تنظيم الشبكة | ||||
| IEC61727، IEC62116، CEI 0-21، EN 50549، NRS 097، RD 140، UNE 217002، OVE-Richtinie R25، G99، VDE-AR-N4105 | معيار السلامة / التوافق الكهرومغناطيسي | ||||
| IEC/EN61000-6-1/2/3/4، IEC/EN 62109-1، IEC/EN62109-2 | |||||
