نظام معماري عالي الوظائف المستوى 3 نظام إدارة بطارية عالية الجهد لتخزين الطاقة BCU
حول هذه المنتجات:
نظام إدارة Ecolite Smart BMS Active Balance Home Energy Storage Lithium LFP LifePO4 Battery 8S 24V 16S 48V 100A يوفر نظام إدارة تخزين الطاقة الفعال لمختلف التطبيقات ،بما في ذلك أنظمة تخزين الطاقة المنزليةلضمان أداء البطارية الطويل
خيارات قابلة للتخصيص: يقدم هذا المنتج سمك اللوحة القابل للتخصيص وحجم الثقب وعرض الخط والمسافة بين الخطين ، وتلبية متطلبات المستخدمين المحددة ،مثل تلك المذكورة من قبل العميل الذي يطلب حل مخصص.
بروتوكولات اتصال قوية: يمكن أن يكون BMS يدعم بروتوكولات الاتصال LAN، واجهة USB، CAN،
مخطط لمستوى 3 من نظام بنية تخزين الطاقة:
بنية نظام البطارية المستوى 3:
التحكم في المستوى الأول: تقوم BAU بإدارة مجموعة مختلفة من البطاريات في مجموعة البطاريات بشكل مركزي ، وتتواصل مع PCS الخارجي ، UPS ، EMS ، تكييف الهواء ، تبريد السائل ، الحماية من الحريق ، إلخ.
التحكم الثانوي: BCU1~BCUM إدارة كل مجموعة من البطاريات جمع معلومات بطارية مجموعة، التحكم في الجهد العالي، وتحميل معلومات مجموعة إلى BAU.
التحكم العبيد:BMU1~BMUn، مسؤولة عن جمع الجهد البطارية، ودرجة الحرارة وغيرها من معلومات وحدة البطارية.
| المنتجات | تكوين الوظيفة | |||||
| وحدة البنك المركزي | المعلم | القيمة الدنيا | القيمة النموذجية | الحد الأقصى للقيمة الوحيدة | الوصف | |
 |
مدخل الطاقة | 9 | 24 | 32 | v | |
| التيار العامل | 180 | 125 | 130 | mA | ||
| الطاقة الاسمية | S3 | W | ||||
| CAN Bus | 3 | القناة | العزل الثنائي، العزل غير الثنائي | |||
| 485 حافلة | 2 | القناة | العزل الثنائي | |||
| واجهة LAN (TCP/P) | 1 | القناة | ||||
| مخرجات الحافة العالية | 8+2 | القناة | دعم ذو اتجاهين لخروج PWM | |||
| اكتشاف مدخلات التبديل | 9 | القناة | الكشف المتواصل العميق، 1 -way | |||
| مخرج العقدة الجافة | 2 | القناة | تصنيف 2A، إنتاج سلبي | |||
| الكشف عن درجة الحرارة | 4 | القناة | +2°C°C،-40~125°C، يدعم NTC-10K،100K | |||
| قناة الكشف عن الجهد الكلي | 3 | القناة | قناة واحدة تدعم الكشف عن الارتباط الرئيسي والسلبي | |||
| نطاق الكشف عن الجهد الإجمالي | 12 | 1500 | V | خطأ الكشف عن الضغط الإجمالي ≤ 0.3% | ||
| إدارة الجهد المسمّى لبطارية البطارية | 1500 | V | الصويا الاصطناعية، مقاومة الجهد AC3100+، DC4380+ |
|||
| يدعم عدد وحدات الـ BMU | 40 | سي بي اس | ||||
| اكتشاف المجموع | 6 | 500 | الخيط | تستخدم في | ||
| عدد سلاسل البطارية | بالتزامن مع BMU | |||||
| الكشف عن التيار | 2 | القناة | يدعم 1 splitter1 Hall ((يدعم 5v,12v) ويمكنها جمع البيانات في وقت واحد |
|||
| نطاق الكشف عن التيار | -1500 | 1500 | أ | النطاق اختياري | ||
| خطأ الكشف الحالي | 0 | 1 | 1% FSR | أ | الخطأ النموذجي 0.5% FSR، الحد الأقصى للخطأ 1% FSR | |
| اختبار العزل | 15% | KΩ | 0-200KΩ،خطأ<15KΩ؛>200KΩ،خطأ≤+15% | |||
| العنوان التلقائي لـ BCU | دعم | نوع العزل، إشارة المستوى | ||||
| خطأ تقدير SOC | 0 | 3% | 5% | ≤ 5% | ||
| دقة تقدير SOH | 0 | 3% | 10% | |||
| دقة تقدير المؤسسات الحكومية | 0 | 3% | 5% | |||
| المنتجات | تكوين الوظيفة | |||||
| الوحدة | المعلم | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة الوحيدة | الوصف | |
|
مدخل الطاقة | 9 | 24 | 32 | v | |
| التيار العامل | 180 | 200 | 220 | mA | ||
| الطاقة الاسمية | ≤5 | W | ||||
| حافلة CAN | 4 | القناة | الاتصالات العازلة | |||
| 485 حافلة | 4 | القناة | الاتصالات العازلة | |||
| واجهة USB | 1 | القناة | تستخدم لتخزين البيانات الخارجية، 32/64G الافتراضي | |||
| واجهة LAN (TCP/IP) | 2 | القناة | ||||
| مخرج محرك الإرسال (RL) | 4 | القناة | ||||
| مخرج العقدة الجافة (DO) | 4 | القناة | 2A، عقدة جافة سلبية | |||
| المدخل الرقمي (DlH) | 2 | القناة | الكشف عن مستوى عال | |||
| المدخل الرقمي (DlL) | 2 | القناة | الكشف عن مستوى منخفض | |||
| مدخل طاقة الإشارة الرقمية | 1 | القناة | إمدادات الطاقة للكشف عن إشارة العزل | |||
| يدعم عدد BCU | 30 | سي بي اس | ||||
| المنتجات | تكوين الوظيفة | ||||

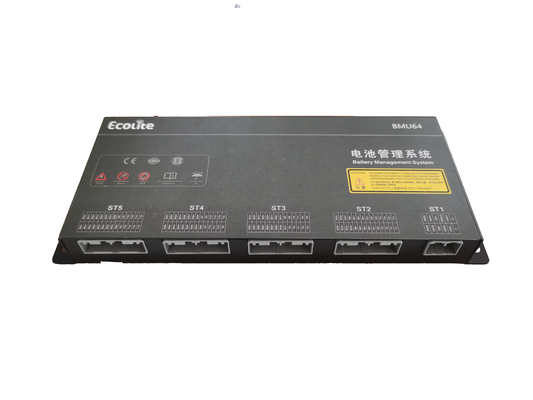

| الـ BMU | المعلم | BMU16 | BMU32 | BMU48 | BMU64 |
|
نطاق الجهد العامل | 9 ~ 32 فولت | |||
| نطاق الجهد العامل | S50mA ((12V) /s25mA ((24V) | ||||
| القوة الاسمية | ≤0.6W | ||||
| الاتصال بـ CAN | قناة 1 | ||||
| عدد سلاسل اكتساب الجهد | 16 | 32 | 48 | 64 | |
| نقطة اكتشاف درجة الحرارة | 4 | 8 | 12 | 16 | |
| نطاق الكشف عن خلية واحدة | 0-5000mV؛ تجاوز نطاق -0.5 ~ 6V يمكن أن يسبب تلف AFE | ||||
| دقة اكتساب الجهد | ± 5mV | ||||
| دقة الكشف عن درجة الحرارة ± 2°C | ± 2°C | ||||
| وظيفة التوازن | الدعم، التوازن السلبي | ||||
| عدد متوازن من الطرق المفتوحة | كل 8 قنوات يمكن أن تنشط 1 قناة موازنة | ||||
| مدخل طاقة الإشارة الرقمية | ماكس 120mA، القيمة الفعالة 30-50mA | ||||
| تخصيص العناوين تلقائيًا | دعم | ||||
| إنتاج | اتصال جاف ثنائي الاتجاه، مقياس 2A، مخرج سلبي | ||||
| الكشف عن المدخلات التناظرية | طريقتان (اكتشاف الحافة العالية) | ||||
| محمول التمهيد | دعم حرق و كتابة حافلة CAN | ||||
| الاتصال بـ CAN | قناة 1 | ||||
| الاتصال المضاد للعكس لمصدر الطاقة | دعم | ||||
| الوقاية من زيادة الطاقة | دعم | ||||
| مقاومة الجهد | مقاومة الجهد AC3100 + ، DC4380 + | ||||
| درجة حرارة العمل | -40°C~85°C | ||||
| درجة حرارة التخزين | -40°C~125°C | ||||
| مستوى الحماية | IP43، غير مقاوم للماء | ||||
| نطاق الرطوبة | < 95%، لا توتر | ||||
| الصدمة | ≤5500m | ||||
| تخصيص العناوين تلقائيًا | عند 10-25 هرتز، فإن السعة هي 1.2 ملم: عند 26-500 هرتز، أقصى 30m/S | ||||
| أسقط | 1.5m، 5 مرات في الاتجاهين الأفقي والعمودي، لا ضرر لـ PCBA، لا تغيير في الأداء | ||||
