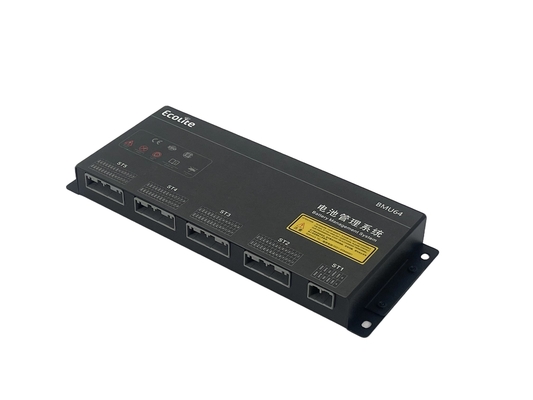

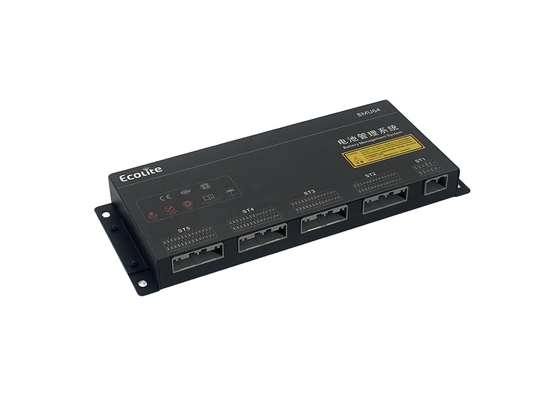

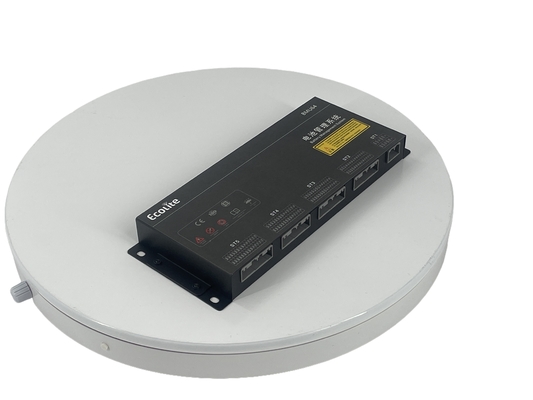

نظام إدارة بطارية عالية الجهد لخزن الطاقة BMU64
مخطط نظام بنية تخزين الطاقة المستوى 3:
بنية نظام البطارية المستوى 3: التحكم في المستوى الأول: تقوم BAU بإدارة مجموعة مختلفة من البطاريات في مجموعة البطاريات بشكل مركزي وتتواصل مع PCS الخارجي، UPS، EMS، تكييف الهواء،تبريد السائل، الحماية من الحرائق، الخ
التحكم الثانوي: BCU1~BCU إدارة كل مجموعة من البطاريات جمع معلومات عن بطارية المجموعة، التحكم في الجهد العالي وتحميل معلومات المجموعة إلى BAU.
التحكم العبيد: BMU1~BMUn، مسؤولة عن جمع فولتاج البطارية،درجة الحرارة وغيرها من المعلومات من وحدة البطارية.
| المنتجات | تكوين الوظيفة | |||||
| وحدة البنك المركزي | المعلم | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة الوحيدة | الوصف | |
 |
مدخل الطاقة | 9 | 24 | 32 | v | |
| التيار العامل | 180 | 125 | 130 | mA | ||
| الطاقة الاسمية | S3 | W | ||||
| CAN Bus | 3 | القناة | العزل الثنائي، العزل غير الثنائي | |||
| 485 حافلة | 2 | القناة | العزل الثنائي | |||
| واجهة LAN (TCP/P) | 1 | القناة | ||||
| مخرجات الحافة العالية | 8+2 | القناة | دعم ذو اتجاهين لخروج PWM | |||
| اكتشاف مدخلات التبديل | 9 | القناة | الكشف المتواصل العميق، 1 -way | |||
| مخرج العقدة الجافة | 2 | القناة | تصنيف 2A، إنتاج سلبي | |||
| الكشف عن درجة الحرارة | 4 | القناة | +2°C°C،-40~125°C، يدعم NTC-10K،100K | |||
| قناة الكشف عن الجهد الكلي | 3 | القناة | قناة واحدة تدعم الكشف عن الارتباط الرئيسي والسلبي | |||
| نطاق الكشف عن الجهد الإجمالي | 12 | 1500 | V | خطأ الكشف عن الضغط الإجمالي ≤ 0.3% | ||
| إدارة الجهد المسمّى لبطارية البطارية | 1500 | V | الصويا الاصطناعية، مقاومة الجهد AC3100+، DC4380+ |
|||
| يدعم عدد وحدات الـ BMU | 40 | سي بي اس | ||||
| اكتشاف المجموع | 6 | 500 | الخيط | تستخدم في | ||
| عدد سلاسل البطارية | بالتزامن مع BMU | |||||
| الكشف عن التيار | 2 | القناة | يدعم 1 splitter1 Hall ((يدعم 5v,12v) ويمكنها جمع البيانات في وقت واحد |
|||
| نطاق الكشف عن التيار | -1500 | 1500 | أ | النطاق اختياري | ||
| خطأ الكشف الحالي | 0 | 1 | 1% FSR | أ | الخطأ النموذجي 0.5% FSR، الحد الأقصى للخطأ 1% FSR | |
| اختبار العزل | 15% | KΩ | 0-200KΩ،خطأ<15KΩ؛>200KΩ،خطأ≤+15% | |||
| العنوان التلقائي لـ BCU | دعم | نوع العزل، إشارة المستوى | ||||
| خطأ تقدير SOC | 0 | 3% | 5% | ≤ 5% | ||
| دقة تقدير SOH | 0 | 3% | 10% | |||
| دقة تقدير المؤسسات الحكومية | 0 | 3% | 5% | |||
| المنتجات | تكوين الوظيفة | |||||
| الوحدة | المعلم | الحد الأدنى للقيمة | القيمة النموذجية | الحد الأقصى للقيمة الوحيدة | الوصف | |
|
مدخل الطاقة | 9 | 24 | 32 | v | |
| التيار العامل | 180 | 200 | 220 | mA | ||
| الطاقة الاسمية | ≤5 | W | ||||
| حافلة CAN | 4 | القناة | الاتصالات العازلة | |||
| 485 حافلة | 4 | القناة | الاتصالات العازلة | |||
| واجهة USB | 1 | القناة | تستخدم لتخزين البيانات الخارجية، 32/64G الافتراضي | |||
| واجهة LAN (TCP/IP) | 2 | القناة | ||||
| مخرج محرك الإرسال (RL) | 4 | القناة | ||||
| مخرج العقدة الجافة (DO) | 4 | القناة | 2A، عقدة جافة سلبية | |||
| المدخل الرقمي (DlH) | 2 | القناة | الكشف عن مستوى عال | |||
| المدخل الرقمي (DlL) | 2 | القناة | الكشف عن مستوى منخفض | |||
| مدخل طاقة الإشارة الرقمية | 1 | القناة | إمدادات الطاقة للكشف عن إشارة العزل | |||
| يدعم عدد BCU | 30 | سي بي اس | ||||
| المنتجات | تكوين الوظيفة | ||||
| الـ BMU | المعلم | BMU16 | BMU32 | BMU48 | BMU64 |
|
نطاق الجهد العامل | 9 ~ 32 فولت | |||
| نطاق الجهد العامل | S50mA ((12V) /s25mA ((24V) | ||||
| الطاقة الاسمية | ≤0.6W | ||||
| الاتصال بـ CAN | قناة 1 | ||||
| عدد سلاسل اكتساب الجهد | 16 | 32 | 48 | 64 | |
| نقطة اكتشاف درجة الحرارة | 4 | 8 | 12 | 16 | |
| نطاق الكشف عن خلية واحدة | 0-5000mV؛ تجاوز نطاق -0.5 ~ 6V يمكن أن يسبب تلف AFE | ||||
| دقة اكتساب الجهد | ± 5mV | ||||
| دقة الكشف عن درجة الحرارة ± 2°C | ± 2°C | ||||
| وظيفة التوازن | الدعم، التوازن السلبي | ||||
| عدد متوازن من الطرق المفتوحة | كل 8 قنوات يمكن أن تنشط 1 قناة موازنة | ||||
| مدخل طاقة الإشارة الرقمية | ماكس 120mA، القيمة الفعالة 30-50mA | ||||
| تخصيص العناوين تلقائيًا | دعم | ||||
| إنتاج | اتصال جاف ثنائي الاتجاه، مقياس 2A، مخرج سلبي | ||||
| الكشف عن المدخلات التناظرية | طريقتان (اكتشاف الحافة العالية) | ||||
| محمول التمهيد | دعم حرق و كتابة حافلة CAN | ||||
| الاتصال بـ CAN | قناة 1 | ||||
| الاتصال المضاد للعكس لمصدر الطاقة | دعم | ||||
| الوقاية من زيادة الطاقة | دعم | ||||
| مقاومة الجهد | مقاومة الجهد AC3100 + ، DC4380 + | ||||
| درجة حرارة العمل | -40°C~85°C | ||||
| درجة حرارة التخزين | -40°C~125°C | ||||
| مستوى الحماية | IP43، غير مقاوم للماء | ||||
| الرطوبة | < 95%، لا توتر | ||||
| الصدمة | ≤5500m | ||||
| تخصيص العناوين تلقائيًا | عند 10-25 هرتز، فإن السعة هي 1.2 ملم: عند 26-500 هرتز، أقصى 30m/S | ||||
| أسقط | 1.5m، 5 مرات في الاتجاهين الأفقي والعمودي، لا ضرر لPCBA، لا تغيير في الأداء | ||||
